Lenovo ThinkCentre M75s Small Gen2というAMDのRyzen APUを搭載したPCが数年前に激安と話題になって購入したが、その際は最小構成で購入していた。後付けでパーツの増設をするにあたって、Lenovoのサービス部品番号を調べてパーツを入手した。
公式のサービス部品に出てこなかったパーツは、代替の部品、もしくは見た目からして使えるであろう部品を入手した。
| 使用用途 | サービス部品番号 | 名称 |
|---|---|---|
| 光学ドライブ 固定パーツ | 01EF799 | 334AT、薄型ODDラッチ、AVC |
| 光学ドライブ SATAケーブル | 00XL190 | FRU 270mmスリムODDシリアルATA &電源ケーブル |
| SSD ヒートシンク | 5H40U92990 | ヒートシンク M2 2280 SSD HS、TSL |
| SSD ブラケット | 5M10U50407 | MECH_ASM M.2 SSD and Wifi Bkt,for MP,AVC |
ODD（光学ドライブ）の固定用パーツは価格.comのクチコミ情報によると 02CW110 らしいが、入手の関係で代替の部品である 01EF799 を使用した。
部品検索によると、ODD用のケーブルは 5C10U58173 もしくは 5C10U58412 とのことだが、こちらも入手の関係で 00XL190 を使用した（ご存じの方も多いと思うがLenovo系のデスクトップPCはSATA電源をマザーボードにある四角い4ピン端子から取得するため、一般的なSlimlinen用のケーブルでは電源を取れない）。
ブルーレイディスクドライブは、ジャンクとして手に入れたPanasonic UJ272を使うことにした。恐らく9.5mm厚であれば行ける。ベゼルはThinkCentreの見た目が合わなかったため、一緒に適当に購入した。
SSDは最小構成の128GB（M.2 2242サイズ）で購入していたが、1TBのSSD（M.2 2280サイズ）と自分で交換していた。PCIe Gen4用をGen3で使用しているためヒートシンク無しでも発熱を抑えられる認識だが、ついでなのでM.2 2280用のヒートシンクを購入する。部品番号 5H40U92990
Wi-Fiモジュールも無しで購入したが、後から AX200.NGWG.DTK を購入して取り付けて、養生テープでモジュールを貼り付けていたが、ついでなので固定器具を購入する。部品番号 5M10U50407
パーツは roabel.com というサイトで購入した。このような茶箱に入って届いた。

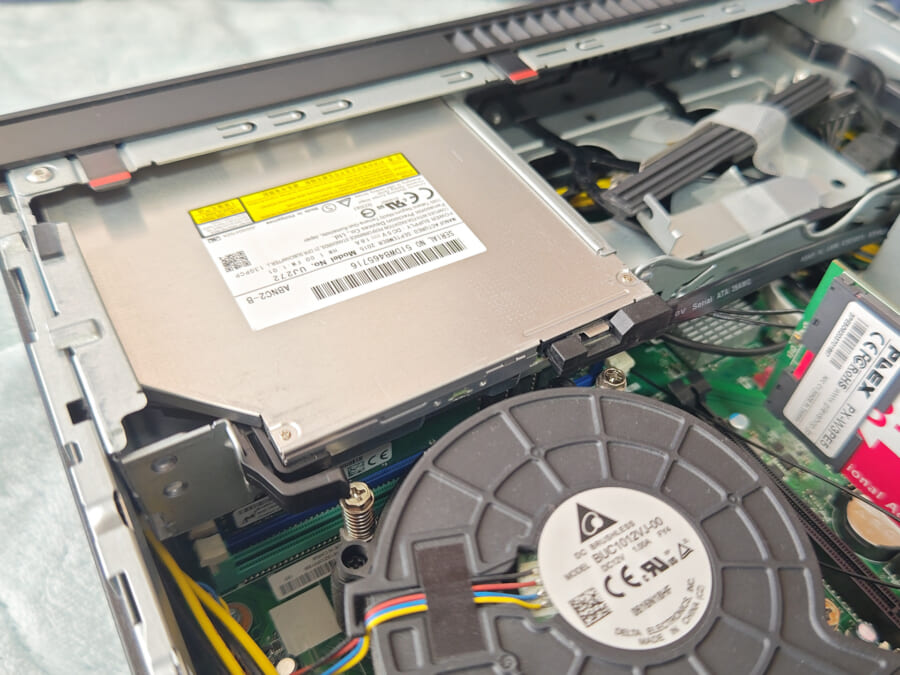

ブルーレイディスクドライブ固定ヨシ！SATAケーブルも問題なし。

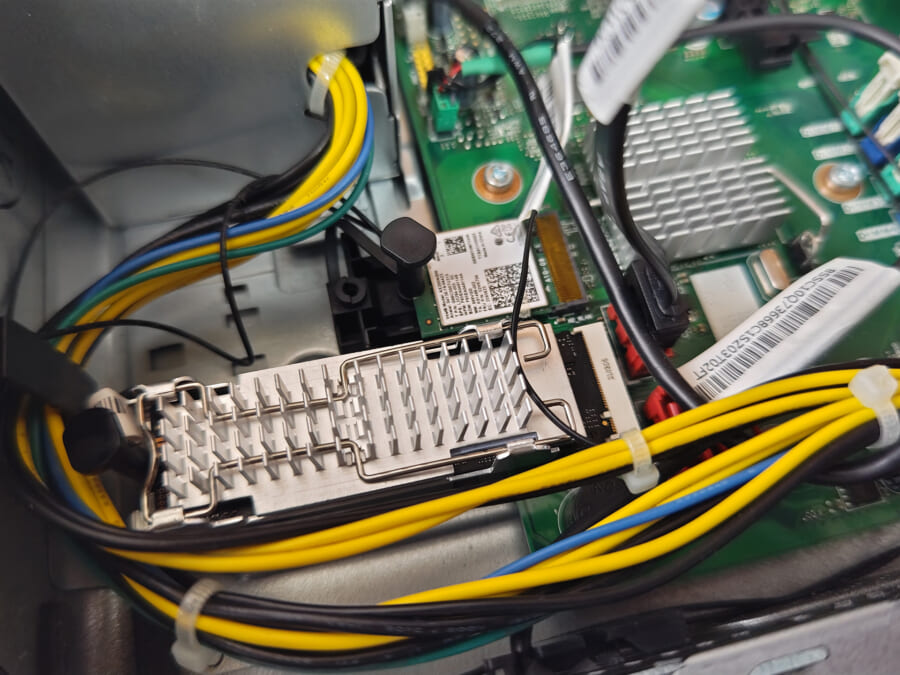

養生テープで固定していた無線モジュールもちゃんと固定した（M.2 SSDとM.2 無線モジュールの固定パーツは同じ）。ヒートシンクも2280用を装着した。

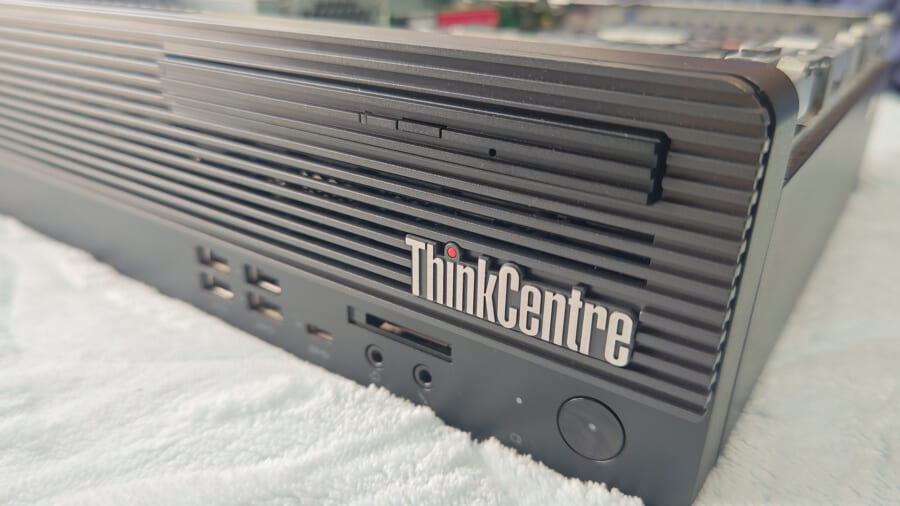

適当にベゼル買ったら少しだけ飛び出した……
